Thiết bị đóng cắt điện: Chức năng, Phân loại & Lựa chọn Tối ưu 2025

Trong mọi công trình, từ nhà ở dân dụng đến các khu công nghiệp phức tạp tại TP.HCM và các tỉnh lân cận, thiết bị đóng cắt điện đóng vai trò như những người lính canh thầm lặng nhưng cực kỳ quan trọng. Chúng không chỉ đơn thuần là những nút bật/tắt điện mà còn là lá chắn bảo vệ an toàn cho cả con người và tài sản khỏi những sự cố điện nguy hiểm.

Sự cố như quá tải, ngắn mạch, hay rò rỉ điện có thể gây cháy nổ, hư hỏng thiết bị hoặc thậm chí là nguy hiểm tính mạng. Chính vì vậy, việc hiểu rõ về các loại thiết bị đóng cắt điện, nguyên lý hoạt động cũng như cách lựa chọn và lắp đặt chúng một cách phù hợp là điều tối cần thiết. Bài viết này của Thợ Thi Công sẽ cung cấp cho bạn cái nhìn toàn diện về chủ đề này, giúp bạn an tâm hơn về hệ thống điện của mình trong năm 2025.

Thiết bị đóng cắt điện là gì và tầm quan trọng?

Thiết bị đóng cắt điện (Electrical Switchgear) là tập hợp các linh kiện điện dùng để điều khiển, bảo vệ và cách ly các mạch điện trong hệ thống. Chúng bao gồm nhiều loại khác nhau, từ những chiếc cầu dao đơn giản đến các hệ thống aptomat phức tạp, được thiết kế để tự động hoặc thủ công ngắt dòng điện khi xảy ra sự cố hoặc khi cần bảo trì.

Tầm quan trọng của thiết bị đóng cắt điện là không thể phủ nhận. Chúng đảm bảo an toàn bằng cách:

• Bảo vệ quá tải: Ngắt mạch khi dòng điện vượt quá giới hạn an toàn trong thời gian dài, ngăn ngừa cháy nổ và hỏng hóc thiết bị.
• Bảo vệ ngắn mạch: Phản ứng cực nhanh để cắt nguồn điện khi có sự cố chạm chập, dòng điện tăng vọt đột ngột, giảm thiểu thiệt hại.
• Bảo vệ chống giật: Phát hiện dòng điện rò rỉ xuống đất và ngắt mạch để bảo vệ tính mạng con người.
• Cách ly: Cho phép ngắt kết nối một phần của hệ thống điện để tiến hành sửa chữa, bảo trì an toàn mà không ảnh hưởng đến toàn bộ hệ thống.


Các loại thiết bị đóng cắt phổ biến

Thị trường hiện nay có đa dạng các loại thiết bị đóng cắt, mỗi loại có chức năng và ứng dụng riêng biệt. Dưới đây là những loại phổ biến nhất:

Aptomat (MCB, MCCB, ELCB, RCBO)

Aptomat là tên gọi chung cho các thiết bị đóng cắt tự động, có khả năng ngắt mạch khi có sự cố. Chúng được phân loại dựa trên chức năng và khả năng chịu tải:

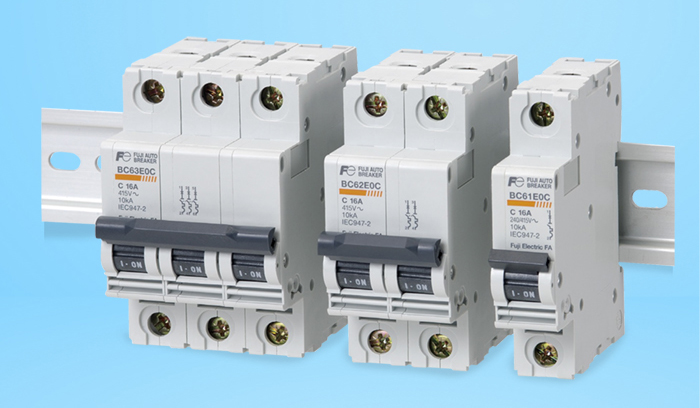

• MCB (Miniature Circuit Breaker): Aptomat tép, thường dùng trong dân dụng và các ứng dụng có dòng điện nhỏ. Chức năng chính là bảo vệ quá tải và ngắn mạch.
• MCCB (Moulded Case Circuit Breaker): Aptomat khối, có khả năng chịu dòng điện lớn hơn, thường dùng trong công nghiệp và các tủ điện tổng. Bảo vệ hiệu quả khỏi quá tải và ngắn mạch.
• ELCB (Earth Leakage Circuit Breaker): Aptomat chống dòng rò. Chức năng chính là phát hiện dòng điện rò rỉ xuống đất (gây giật) và ngắt mạch để bảo vệ con người.
• RCBO (Residual Current Breaker with Overcurrent protection): Là sự kết hợp giữa MCB và ELCB, cung cấp cả bảo vệ quá tải, ngắn mạch và chống dòng rò trong một thiết bị nhỏ gọn, tiện lợi cho các mạch nhánh trong gia đình.

Công tắc tơ (Contactor)

Công tắc tơ là một loại công tắc điện từ dùng để đóng ngắt mạch điện động lực (thường là các tải công suất lớn như động cơ điện, hệ thống chiếu sáng công nghiệp). Điểm đặc biệt của contactor là khả năng điều khiển từ xa, tự động hóa quá trình đóng cắt thông qua một mạch điều khiển có công suất nhỏ hơn. Điều này giúp tối ưu hóa vận hành, đặc biệt trong các hệ thống công nghiệp lớn.

Rơ le nhiệt, cầu dao

• Rơ le nhiệt (Thermal Overload Relay): Thường được dùng kết hợp với công tắc tơ để bảo vệ động cơ điện khỏi tình trạng quá tải nhiệt. Rơ le nhiệt sẽ phát hiện sự tăng nhiệt độ bất thường của động cơ do dòng điện quá tải và ngắt mạch điều khiển của công tắc tơ, từ đó bảo vệ động cơ khỏi hư hỏng.
• Cầu dao (Disconnector/Switch-disconnector): Là thiết bị đóng cắt thủ công, dùng để đóng hoặc cắt mạch điện bằng tay. Cầu dao chủ yếu có chức năng cách ly nguồn điện để đảm bảo an toàn khi bảo trì hoặc sửa chữa thiết bị. Chúng ít có chức năng bảo vệ tự động như aptomat.

Nguyên lý hoạt động và chức năng bảo vệ

Mỗi loại thiết bị đóng cắt đều có nguyên lý hoạt động riêng để đảm nhiệm các chức năng bảo vệ khác nhau, nhưng mục tiêu chung là đảm bảo sự an toàn điện tối đa.

Bảo vệ quá tải, ngắn mạch

Hầu hết các aptomat (MCB, MCCB) hoạt động dựa trên hai cơ chế chính để bảo vệ quá tải và ngắn mạch:

• Bảo vệ quá tải (Thermal Protection): Khi dòng điện vượt quá giới hạn định mức trong một khoảng thời gian nhất định (quá tải), phần tử lưỡng kim (bimetal) bên trong aptomat sẽ nóng lên, biến dạng và kích hoạt cơ chế ngắt mạch. Thời gian ngắt mạch phụ thuộc vào mức độ quá tải – quá tải càng lớn, thời gian ngắt càng nhanh.
• Bảo vệ ngắn mạch (Magnetic Protection): Khi xảy ra ngắn mạch, dòng điện tăng vọt cực lớn ngay lập tức. Cuộn dây điện từ (solenoid) bên trong aptomat sẽ tạo ra một lực hút mạnh, tác động trực tiếp vào cơ cấu nhả, ngắt mạch gần như tức thì (trong vài mili giây) để ngăn chặn hư hại nghiêm trọng.

Bảo vệ chống giật

Các thiết bị như ELCB hoặc RCBO hoạt động dựa trên nguyên lý phát hiện dòng rò:

• Phát hiện dòng rò: Khi có sự cố rò rỉ điện ra vỏ thiết bị hoặc xuống đất (ví dụ: người chạm vào dây điện hở), dòng điện đi vào và đi ra khỏi thiết bị sẽ không còn cân bằng.
• Cơ chế ngắt: ELCB/RCBO sử dụng một cuộn dây cảm biến để so sánh dòng điện đi vào và đi ra. Nếu sự chênh lệch (dòng rò) vượt quá một ngưỡng an toàn nhất định (thường là 15mA, 30mA), thiết bị sẽ tự động ngắt nguồn điện rất nhanh, bảo vệ người sử dụng khỏi bị điện giật nguy hiểm.

Hướng dẫn lựa chọn thiết bị đóng cắt phù hợp

Lựa chọn đúng loại và đúng thông số kỹ thuật cho thiết bị đóng cắt điện là yếu tố quyết định đến hiệu quả bảo vệ và độ bền của hệ thống điện. Dưới đây là các bước cần cân nhắc:

Tính toán công suất tải

Đây là bước đầu tiên và quan trọng nhất. Bạn cần xác định tổng công suất tiêu thụ của các thiết bị điện trong mạch mà thiết bị đóng cắt sẽ bảo vệ. Từ đó tính ra dòng điện định mức (In) cần thiết. Hãy luôn chọn thiết bị có dòng định mức lớn hơn một chút so với dòng tải thực tế để tránh hiện tượng quá tải giả và ngắt mạch không cần thiết. Đồng thời, cần xem xét dòng cắt ngắn mạch (Icu hoặc Ics) của aptomat phải lớn hơn dòng ngắn mạch tối đa có thể xảy ra tại điểm lắp đặt để đảm bảo thiết bị không bị hư hại khi có sự cố lớn.

Tiêu chuẩn an toàn và thương hiệu uy tín

Luôn ưu tiên các sản phẩm đến từ những thương hiệu uy tín, có chứng nhận đạt các tiêu chuẩn an toàn quốc tế (như IEC) hoặc tiêu chuẩn quốc gia (TCVN). Các thương hiệu nổi tiếng như Schneider Electric, ABB, Siemens, Mitsubishi, LS, Panasonic, Sino… thường đảm bảo chất lượng và độ tin cậy cao. Việc mua thiết bị điện chính hãng từ các nhà cung cấp đáng tin cậy sẽ giúp bạn tránh được hàng giả, hàng kém chất lượng, vốn tiềm ẩn nhiều rủi ro về an toàn.

Lắp đặt và kiểm tra định kỳ

Dù bạn đã chọn được thiết bị đóng cắt tốt nhất, việc lắp đặt sai kỹ thuật cũng có thể làm giảm hiệu quả bảo vệ hoặc gây nguy hiểm. Luôn giao phó công việc lắp đặt cho thợ điện có chuyên môn, kinh nghiệm. Sau khi lắp đặt, hệ thống cần được kiểm tra kỹ lưỡng. Ngoài ra, việc bảo trì và kiểm tra định kỳ (ví dụ: kiểm tra chức năng test của RCBO/ELCB hàng tháng, kiểm tra các mối nối, độ bám của aptomat) là cực kỳ quan trọng để đảm bảo thiết bị luôn hoạt động hiệu quả theo thời gian. Nếu cần dịch vụ lắp đặt điện chuyên nghiệp tại TP.HCM hoặc các khu vực lân cận, đừng ngần ngại liên hệ Thợ Thi Công.

Thiết bị đóng cắt điện không chỉ là những thành phần kỹ thuật đơn thuần mà là nền tảng vững chắc cho sự an toàn và ổn định của mọi hệ thống điện. Từ việc ngăn chặn các sự cố nguy hiểm đến bảo vệ tài sản và tính mạng con người, vai trò của chúng là không thể thiếu.

Hy vọng qua bài viết này, bạn đã có cái nhìn rõ nét hơn về các loại thiết bị đóng cắt phổ biến, nguyên lý hoạt động cũng như những yếu tố cần cân nhắc khi lựa chọn. Việc đầu tư vào thiết bị chất lượng và đảm bảo quy trình lắp đặt chuyên nghiệp là cách tốt nhất để bảo vệ chính bạn và những người thân yêu. Nếu bạn đang tìm kiếm giải pháp hoặc cần tư vấn, hỗ trợ về lắp đặt, bảo trì thiết bị đóng cắt điện tại TP.HCM và các khu vực lân cận, hãy để đội ngũ chuyên gia của Thợ Thi Công giúp bạn!
